2020年7月—TÜNKERS GeoSkid 偏心升降辊床

1. TÜNKERS多年以来一直是GeoSkid应用的供应商。供货范围包括偏心升降辊床的所有元件，但GeoSkid自身设备除外：

•滚轴运输机

•偏心轮式升降机构

•定位元件

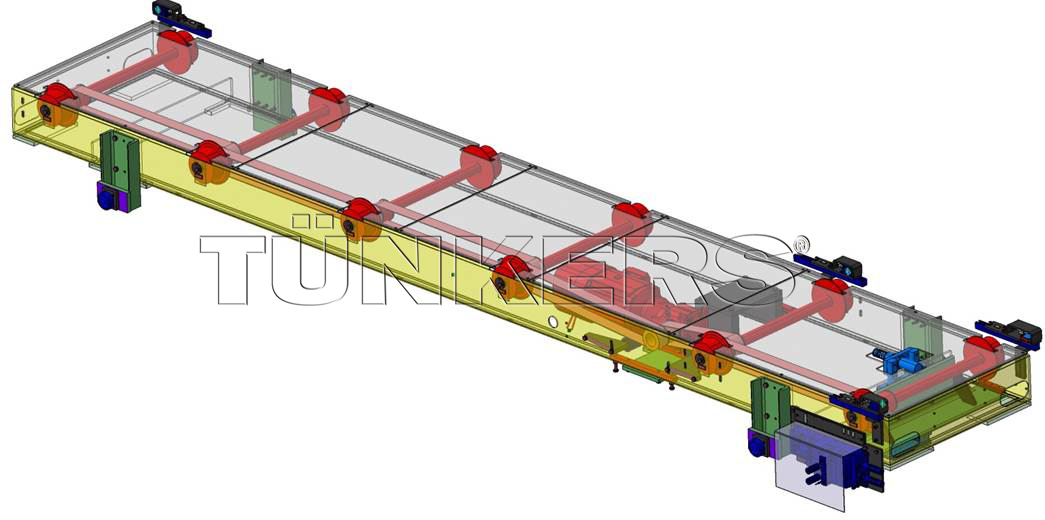

2. 滚轴运输机

•经认证的TÜNKERS滚轴运输机

•可选长度的滚轴运输机（最长6500毫米）

•速度多样化

•滚轴通过齿形带和电机进行驱动

•可选配防雪橇超程停止器

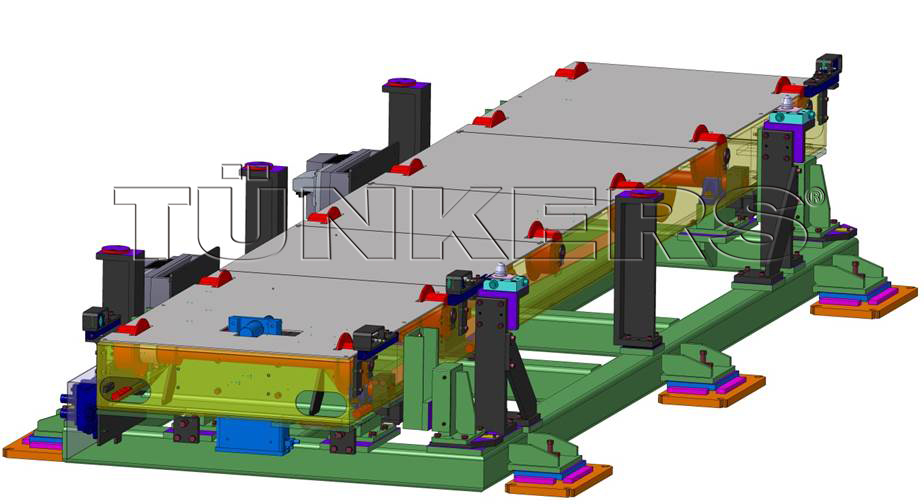

3. 偏心轮式升降辊床

主要参数：

•客户负载      最大      2000 kg

•垂直行程      最长      200 mm

•水平行程      最长      6500 mm

•重复精度                 +/- 0,2 mm

•规格可根据客户要求定制

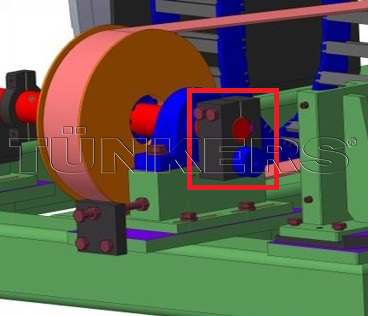

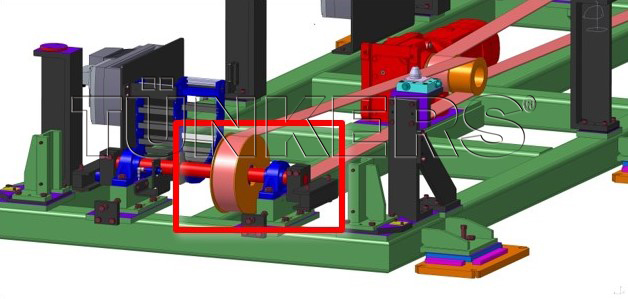

4. 偏心轮的工作原理

提升过程中需要借助偏心推杆，通过偏心推杆上的齿盘和轴来实现电机旋转动力的转换。

通过旋转臂与带轮中心旋转轴的压合连接，进而实现动力的传输。

将偏心推杆连接到滚轴运输机上，旋转运动转换成线性运动（z轴行程）。

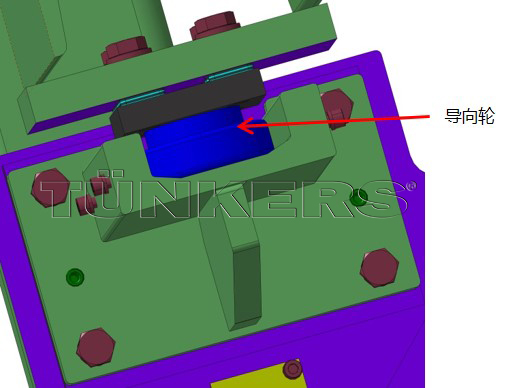

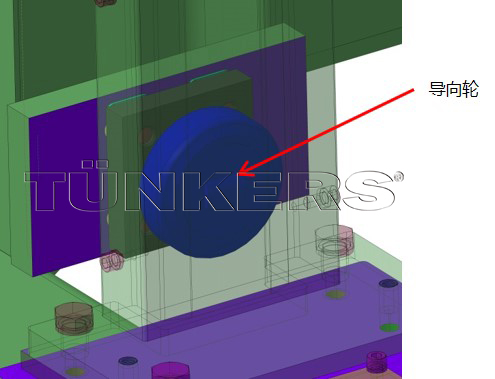

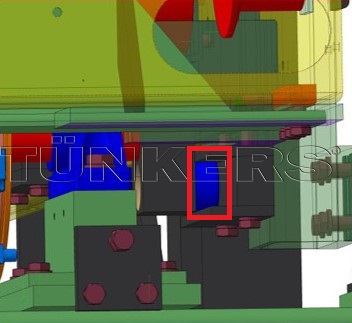

5. 导辊垂直行程

滚轴运输机在提升过程中通过4 组导向轮在槽中运行，实现导向定位。

通过这样的导向可确保 X和 Y 轴方向的精度达到 +/- 0.4 mm。

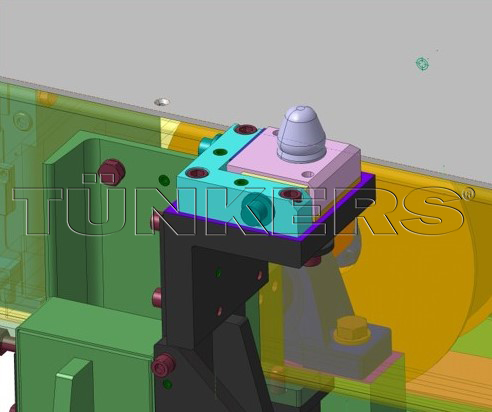

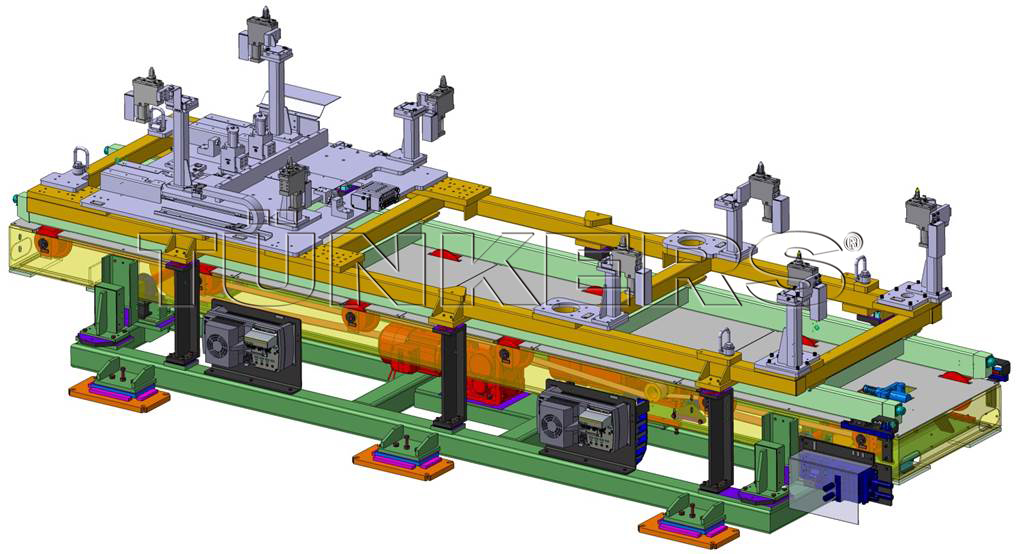

6. 定位

操作台中，GeoSkid可以置于4-6个支撑面上，其中2个支撑面配有可调节的定位销。这样便可在三个空间方向上对GeoSkid进行定位，并将重复精度设置为+/-0.2mm，可以将支架集成/安装在偏心式升降机构的底架中。

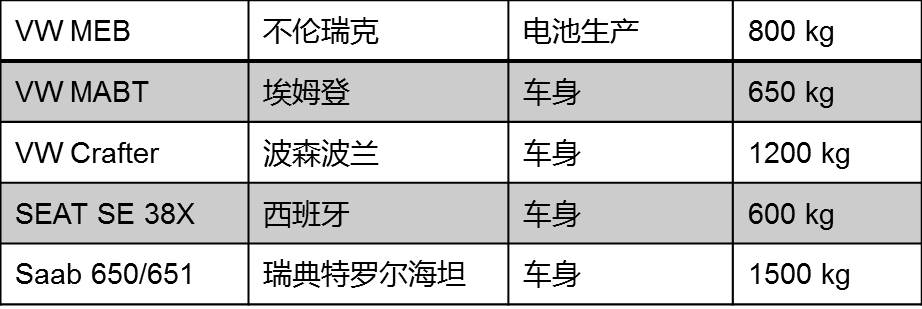

7.参考项目

更多精彩，敬请期待！
